一、 概述

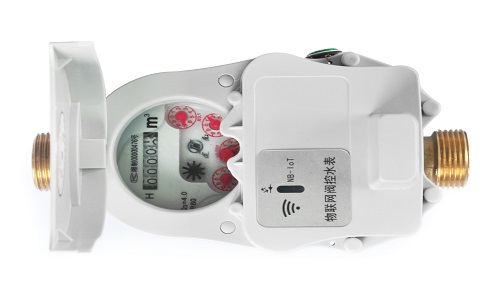

NB-IoT物聯網智能遠傳水表是在水表內安裝NB-IoT物聯網模塊，通過脈衝/光電采樣，是一種便於遠程抄表及控製的智能遠傳水表。NB-IoT物聯網智能遠傳水表水表采用 NB-IoT窄帶蜂窩物聯網進行物聯，實現對水表使用水量的自動遠程抄表。表計可以實現自動維護，不需要施工布線，不需要專業人員維護，安裝使用簡單方便。



智能水表符合GB/T 778.1-3—2007《封閉滿管道中水流量的測量 飲用冷水水表和熱水水表》和CJ/T 224—2012《電子遠傳水表》的技術要求。



二、主要功能



1.遠程抄讀：周期性定時主動上報表計讀數。



2.遠程閥控：可遠程關閥和開閥。



3.預付費：支持預付費和預購量，欠費關閥。



4.預警功能：電池欠壓、計量異常、預購量和預付費使用達到閥值等告警提示，可根據不同用戶設置不同應急用水量。



5.階梯水價：水價可據用戶類別及用量設置不同基準價和階梯價。



6.數據補傳功能：當特殊情況下本次數據上傳不成功時，上傳不成功的數據將自動在下次上傳時補傳。



7.每台水表通過中國電信/中國移動NB-IoT窄帶物聯網通訊方式通訊直接與服務器進行數據交互，完成數據上傳、查詢、設置功能。



8.可通過本地和NB-IoT窄帶物聯網遠程自由設置抄表數據上傳時間點和抄表上傳頻次，水表根據後台設定，在線時自動抄取實時數據，未執行命令時水表處於休眠狀態。



9.付費與結算：每隻水表可設置金額預付費、水量預付費和後付費三種工作模式，水表結算方式可設置為月結算、季度結算、年結算。



10.水表能通過管理軟件實時抄收累積用水量等數據信息，或抄收最近1個月的各天凍結的累積用水量、最近24個月的各月用水量。



11.水表具有欠費報警、磁幹擾、閥門異常等報警功能。



三、功能特點



1.超長壽命組合電池：ER26500+HPC1520組合電池供電，保證6+1年正常使用。



2.內置/外置天線：支持內置/外置天線，信號穩定可靠，實現全覆蓋，無盲區。



3.支持多種采樣方式，幹簧管采樣/霍爾采樣/磁阻采樣/光電采樣/超聲波采樣/無磁采樣等。



4.上傳頻率靈活設置：數據上傳周期可設置，滿足不同用戶管理需要。



5.防護等級IP68:防護等級IP68,適應各種複雜環境。



6.係統采樣BS架構：無需安裝客戶端，瀏覽器登陸即可，PC端和手機端均可使用。



7.通訊方式：采用NB-IoT方式通訊，配合手機APP可進行數據查詢和交費。



8.水表內置運營商專用物聯網卡，產品自帶不低於6年運行期的NB-IoT流量費用。



四、主要技術參數









五、最大允許誤差



（一）從包括最小流量在內到不包括分界流量的低區中的最大允許誤差為±5%。



（二）從包括分界流量在內到包括最大流量的高區中的最大允許誤差冷水水表為±2%，熱水水表為±3%。



六、安裝



（一）水表的安裝必須符合GB/T 778.2的安裝要求。



（二）水表的口徑應根據安裝管道的口徑和經常使用的流量小於或接近水表的常用流量為宜而定，安裝位置應避免曝曬、水淹、冰凍和汙染，應方便拆裝和讀數。



（三）水平安裝水表應水平（顯示麵向上）安裝。立式安裝水表應顯示麵向上，安裝於垂直管道上。



（四）新裝水表前應先清除管道內的砂石、麻絲等雜物，以免造成水表故障。



（五）水表所示的箭頭方向應與管道水流方向一致。



（六）水表安裝的位置要遠離空調壓縮機、電磁爐等強電磁幹擾的電器，避免裝在金屬箱內或被金屬物體包圍。



（七）水表若裝在鍋爐進水端時，要防止鍋爐熱水及蒸汽回流而損壞水表內部機件，最好在水表出水口處加裝止回閥。



（八）水表與管道連接時用力不宜過大，以免損壞水表。將接頭套入接頭螺母後安裝到管道上，然後扭轉接頭螺母將智能水表安裝到管道上，保持水表水平。注意：水表以及接頭不應受過大的折彎力。禁止出現如下圖所示的安裝方式：



七、使用

NB-IoT物聯網智能遠傳水表是用於計量流經管道水的體積總量的儀表，除具有普通水表的功能外，同時還具有數據傳輸功能，通過NB-IoT窄帶蜂窩物聯網實現遠程抄表。NB-IoT物聯網智能遠傳水表計量並存儲用戶的用水量，檢測儀表運行狀態等信息，每天定時向上級設備發送用水量等數據，通過管理軟件可以抄收水表累計水量、工作狀態等數據。







八、注意事項



（一）定期檢查水表運行情況，冬季注意防凍。



（二）已安裝於管道但未交付使用的或長期（一周以上）不用水的請關閉水表前後閥門，本公司不承擔由此造成的後果。



（三）若水表出現遠傳抄表數據與字輪不相符的情況或者智能水表故障，以字輪計量為準。



九、服務承諾產品實行“三包”原則



（一）凡屬質量原因所造成的水表故障，本公司實行“三包”自購買日起為期三年。



（二） 人為造成的損壞，本公司負責收費檢修，按檢修項目保用三個月。



（三）由於安裝不當造成水表損壞不屬“三包”範圍。



十、配套供應



（一）無線遠傳水表   1塊



（二）接頭               2個



（三）連接螺母           2個



（四）密封墊圈           2個



（五）說明書             1份



注：本說明書僅供參考，解釋權歸本公司，如有更改恕不另行通知。
